Автономная канализация для загородного дома

В настоящее время для автономной канализации загородного дома, коттеджа предлагаются различные решения от биотуалета и септика до аэрационных установок глубокой биологической очистки.
Отстойник или септик - это, как правило, трехкамерный резервуар, в первый поступают стоки, твердые частицы в нем оседают, вода перетекает во вторую камеру, где процесс повторяется, и поступает в третий, откуда очищенная вода направляется на фильтрационную площадку или в дренажный колодец. На одну семью из 4-х чел. достаточно отстойника объёмом 2 м3.

Достоинства: надежность, минимальные трудозатраты по эксплуатации - очистка один -два раза в год.

Воспоминая о детстве,.... лето..... каникулы....... поездка в деревню к бабушке - с чем у вас ассоциируется? Конечно с фразой - "ВСЕ УДОБСТВА В ОГОРОДЕ". На сегодняшний день мы стали более требовательными к условиям, в которых мы хотим находиться, нас врядли устроит бегать ночью по грядкам с огурцами и капустой в поисках туалета, который не пойми где в этих потемках. Мы приехали сюда отдыхать, купаться, загорать, а не бегать ночью по участку в поисках туалета!!!! А как вам такие воспоминания - мыться раз в неделю и причем в тазу? Здорово, не правда ли ? Вы готовы терпеть такие условия существования? Я думаю нет.

И Вы абсолютно правы, ведь собственный дом строится не каждый день. Большинство делает это только раз, создавая дом на всю жизнь.

Поскольку сегодняшний выбор будет оказывать влияние на Вашу семью в течение продолжительного времени,  еще на этапе проектирования дома необходимо тщательно взвесить все принимаемые решения. Высококачественные трубопроводные системы являются ценным вложением при строительстве собственного загородного дома. На сегодняшний день уровень быта городского жителя значительно повысился и приближается к европейским стандартам. Современная городская квартира или загородный дом весьма насыщены различным оборудованием и инженерными сетями. Повышающийся уровень жизни диктует свои требования к качеству материалов, используемых в инженерных сетях домостроения.

Вы проживаете в загородном доме, оборудованном стандартными для городских условий удобствами, в Вашем доме есть водопровод, туалет со смывным бачком, посудомоечная и стиральная машины, ванная и душевая кабина? У Вас естественным образом может возникнуть вопрос, куда сливать грязную воду, которая образовалась в результате использования всех этих удобств. С Автономной Системой Очистки Сточных Вод (АСОСВ) удаление и очистка стоков в загородных условиях, вдали от городских коммуникаций - это НЕ проблема.

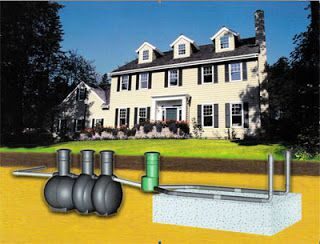

 Автономная канализация для загородного дома.

Очистка сточных вод в установке UPONOR SAKO происходит в 2 этапа:

  Первый этап состоит в осаждении взвешенных веществ в отстойнике.
     1. Отстойник состоит из отдельных камер, через которые протекают стоки бытовой канализации. Обычно таких камер, соединенных лотками, три. В сепараторе-отстойнике лотки расположены таким образом, чтобы сточная вода протекала с наименьшей скоростью, благодаря чему в каждой камере происходит оседание грубодисперсных взвешенных частиц на дно. По мере протекания воды через последнюю камеру из нее удаляются твердые вещества, могущие препятствовать процессу дальнейшей очистки. После этого осветленные сточные воды отводятся через распределительный колодец и систему трубопроводов на поле поглощения или в специально подготовленный почвенный фильтр для дальнейшей очистки.

     2. Второй этап - почвенная очистка стоков - может осуществляться двумя способами.
     Поглощение стоков грунтом является наиболее часто применяемым и экономичным способом очистки сточных вод. Способность грунта поглощать сточные воды определяет возможность применения данного метода. В системе поглощения очистка стоков происходит в слое щебня и окружающих его слоях грунта.
     Почвенная фильтрация используется при слабой поглощающей способности грунта, например, при высоком уровне грунтовых вод или малопроницаемых (глинистых) грунтах. Для очистки сточных вод специально устраивается водопропускающий (песчаный) фильтрующий слой. Затем профильтрованная вода собирается в дренажную систему и отводится с территории участка.
Общие инструкции по монтажу системы
     Вокруг канализационных труб, отстойника и распределительного колодца необходимо выполнить отсыпку песком с тщательной трамбовкой.
     Уклон перфорированной трубы-распылителя должен четко соответствовать инструкции.
     Необходимо предусмотреть сбор поверхностных вод с полей фильтрации и поглощения.
     Канализация должна иметь вентиляцию с выводом вытяжной части на крышу здания. Не допускается применение клапана для срыва вакуума. Необходимо проложить систему ниже глубины промерзания. Концы распылительных труб выводятся на поверхность земли и закрываются защитными заглушками. Это увеличивает очищающую способность и позволяет проводить проверку и обслуживание системы.
     Применять фильтрационные ткани( геотекстиль) во избежания засорения мелкими веществами щебеночного слоя.
     Опорожнять отстойник не менее одного раза в год.
Устройство системы поглощения

А. Выпуск канализации.
В. Отстойник.
С. Распределительный колодец.
D. Распределительные трубы.
Е. Фильтрующий слой.
G. Трубы распылители.



Поле поглощения



     А. Выпуск канализации из здания к отстойнику. Укладывается в утрамбованной песчаной отсыпке. Уклон не менее 1-2 см/м. На длинных участках трубопровода необходимо устанавливать смотровую трубу или колодец.
     В. Отстойник устанавливается на горизонтальном песчаном основании. Во влажном грунте его необходимо прикрепить к бетонной плите с арматурными стержнями для закрепления канатов. Необходимо удлинить горловину при установке отстойника на большую глубину.
     С. Распределительный колодец устанавливается в вертикальном положении на песчаном основании. Удлините горловину при установке колодца на большую глубину. Распределительный колодец оборудован регулятором потока воды и шибером. Регулятор потока служит для поддержания постоянного уровня подаваемой в распределительные трубы воды. Шибер устраивается во избежание неравномерного разделения воды во время усиленного поступления стоков. Равномерная нагрузка на всю площадь поля увеличивает срок эксплуатации и качество очистки сточной воды.
     D. Распределительные трубы соединяются с регулятором потока воды. Укладываются на песчаном основании. Допустимый уклон 5-10 мм/м.
     E. Фильтрующий слой состоит из слоя щебня, толщиной 30-40 см с размером частиц 12-24/16-32 мм. Основание траншей должно быть горизонтальным и выровненным, но не утрамбованным (не разрешается топтаное или механическое уплотнение грунта). Для труб разрешается применять общую траншею или же можно выделить раздельные канавы для каждой трубы. Раздельные канавы могут прокладываться в разные стороны из колодца.
     G. Трубы-распылители соединяются с распределительными трубами и укладываются в щебеночном слое зеленой полосой вверх (отверстиями вниз) с уклоном 5-10 мм/м. В самые отдаленные концы труб подсоединяются через колено распределительные трубы с выводом на уровень поверхности грунта, а в зимнее время на уровень поверхности снега. На конец трубы устанавливается вентиляционная заглушка
     После укладки трубы-распылители засыпаются слоем щебня толщиной не менее 5 см, поверх которого укладывается фильтрационная ткань, и выполняется обратная засыпка.

Устройство системы фильтрации

А. Выпуск канализации
В. Отстойник
С. Распределительный колодец
D. Распределительные трубы
Е. Фильтрующий слой
G. Трубы распылители
F. Коллекторные трубы
Н. Коллекторный колодец
I. Дренажная труба

Поле фильтрации

  A-D. См. выше.
     Е. Фильтрующий слой устраивается из слоя промытого песка (гравия) с величиной частиц от 0 до 8 мм. Толщина слоя составляет 1-1,2 м. В нижней части дренажного слоя расположены дренажные трубы. Над ними устраивается слой промытого песка толщиной 80 см, а далее разделительный слой с трубами-распылителями, фильтрующей тканью и отсыпкой.
     F. Коллекторные трубы - это дренажные трубы для отведения профильтрованной сточной воды. Они укладываются в нижней части песчаного слоя с уклоном 5-10 мм/м. Вентиляция труб осуществляется при помощи дренажной трубы с ее выводом на поверхность земли. На конец трубы устанавливается вентиляционная заглушка. Противоположные концы коллекторных труб соединяются с коллекторным колодцем.
     G. Трубы-распылители укладываются в верхнем щебеночном слое зеленой полосой вверх с уклоном 5-10 мм/м. В самые отдаленные концы труб подсоединяются через колено распределительные трубы с выводом на уровень поверхности грунта, а в зимнее время на уровень поверхности снега. На конец трубы устанавливается вентиляционная заглушка.
     H. Коллекторный колодец устанавливается вертикально с последующей засыпкой. При значительной длине дренажного коллектора можно предусмотреть установку нескольких колодцев.
     I. Из коллекторного колодца по дренажной трубе очищенная вода отводится к месту ее сброса.
    Cезонное или круглогодичное проживание, а также число людей, проживающих в доме влияют на выбор типа отстойника. Система Uponor Sako идеально подходит для установки на участках, которые расположены далеко от водоемов и водозаборов, с невысоким уровнем грунтовых вод. Система включает в себя септик, представляющий собой емкость, изготовленную из полиэтилена высокой плотности, которую зарывают в землю. На поверхности земли видны только крышки горловин, через которые этот септик инспектируется и опорожняется 1-2 раза в год.
Для того чтобы понять состав почв на  конкретном участке и уровня грунтовых вод с целью определения поглощающей способности грунта необходимо провести его пробную выемку. Результаты анализа определят выбор между методом поглощения и фильтрации, а также дадут точную информацию для выполнения расчетов.
     Подверженность грунта замерзанию влияет на глубину установки системы. Монтировать систему следует ниже глубины промерзания. При необходимости рекомендуется предусмотреть теплоизоляционную защиту.
     Отстойник следует располагать так, чтобы к нему мог беспрепятственно подъехать ассенизационный автомобиль. При круглогодичной эксплуатации систему следует опорожнять два раза в год, например, весной и осенью.
     Над отстойником и над полями поглощения/фильтрации в радиусе 2,5 м не допускается движение и стоянка автотранспорта.
         Для семьи из 5 человек необходимая площадь поля поглощения / фильтрации не более 30 кв.м. Во избежании засорения трубопровода подземный канализационный выпуск из дома следует проложить с постоянным уклоном в сторону сброса сточных вод и с как можно меньшим количеством поворотов. При большой протяженности канализационного трубопровода систему необходимо дополнить смотровым колодцем.


Биохимическая очистка стоков.
Если Ваш загородный дом расположен вблизи водоема, что повышает требования к степени очистки бытовых стоков, сбрасываемых в грунт, или в районе с высоким уровнем грунтовых вод,
затраты на устройство грунтовой системы очистки стоков на Вашем участке могут оказаться сопоставимыми с затратами на систему биохимической очистки, разработанной Uponor. Система Uponor Bioclean, представляет собой биохимическое очистное сооружение с производительностью 1100 л/сутки, что перекрывает обычную норму потребления воды семьей, состоящей из 5 человек. Uponor Bioclean требует периодического обслуживания. При условии круглогодичной эксплуатации осадочный резервуар системы Uponor Bioclean следует опорожнять 1-2 раза в год. Химикаты добавляются с интервалом в 2-3 месяца.

Принцип работы биохимической очистки стоков
 Принцип работы основывается на периодической очистке, при которой все сточные воды обрабатываются равномерно и при этом очищаются частями, что создает идеальные условия для очистки стоков до 98 %. В осадочном резервуаре происходит предварительное осаждение твердых частиц. Из осадочного резервуара сточные воды закачиваются в технологический резервуар с помощью насоса до тех пор, пока не будет достигнут уровень, необходимый для начала процесса очистки. Расположенный в блоке управления насос накачивает в технологический резервуар воздух. Стоки населены микроорганизмами, которым в процессе жизнедеятельности необходим кислород, таким образом, принудительная аэрация ускоряет биологический распад органических соединений. Использование осаждающего химиката необходимо для того, чтобы выделить из сточных вод большую часть фосфора. По окончании процесса очистки очищенная вода принудительно сливается в придорожную канаву.

Монтаж системы:
